NanoVNA – це не тільки антенний аналізатор, як багато його помилково називають, а пристрій, який, крім вимірювання КСВ, активної та реактивної складових імпедансу, може набагато більше.
Векторний аналізатор електричних кіл – це прилад, який вимірює характеристики проходження сигналу через якийсь досліджуваний пристрій, і навіть характеристики відбитка сигналу з його портів. Ці параметри називаються S-параметрами. Для двопортових пристроїв (до яких, до речі, і належить NanoVNA) характеристика відбиття від першого порту називається S11, характеристика передачі у прямому напрямку називається S21.

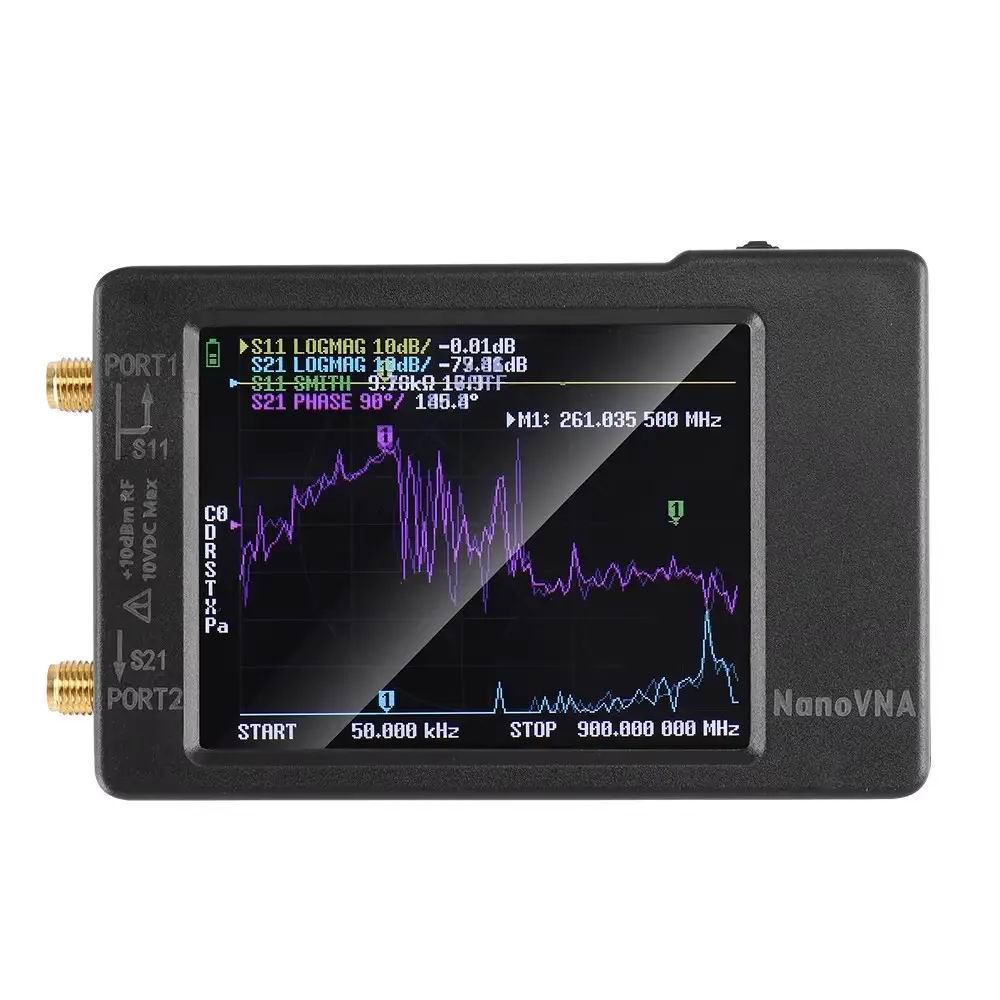

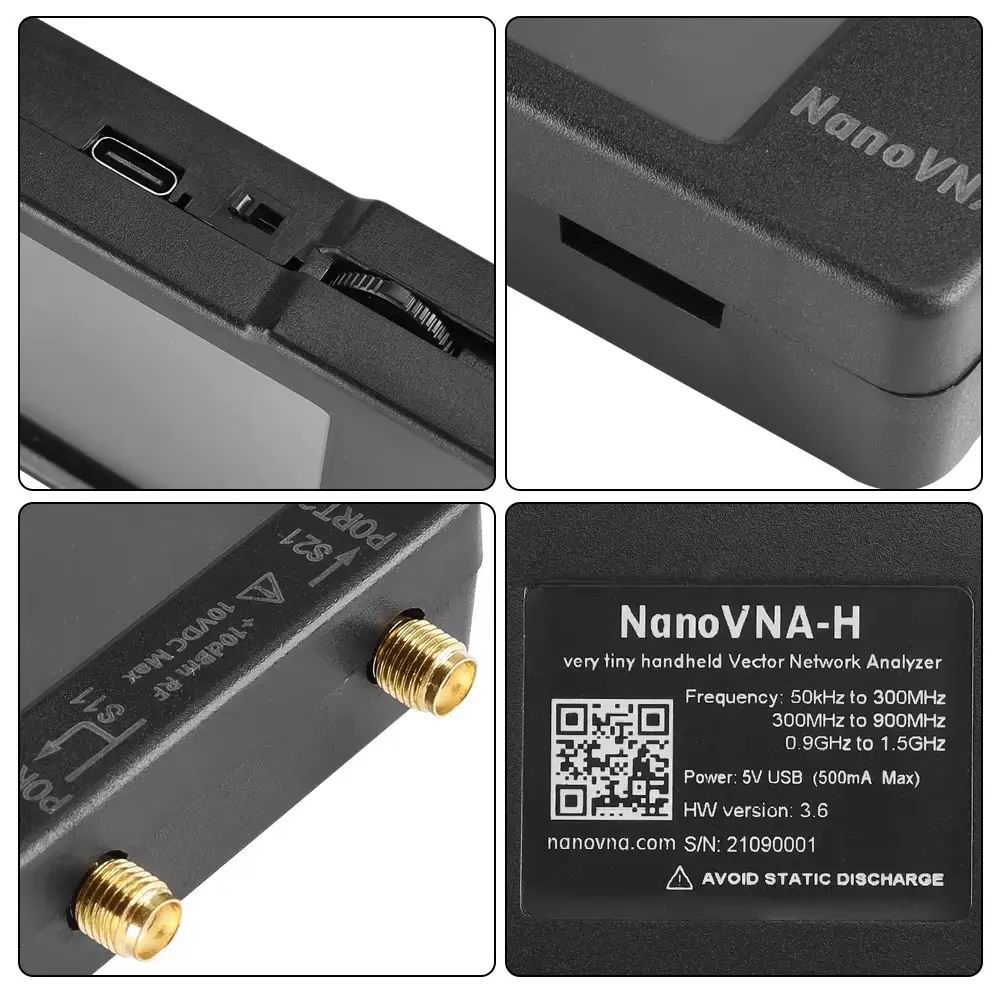

На верхній грані знаходиться джойстик, яким можна керувати приладом при використанні без комп’ютера, індикаторні світлодіоди, перемикач для увімкнення/вимкнення приладу та USB type-C, який використовується для з’єднання з комп’ютером та заряджання вбудованого акумулятора NanoVNA.
Варіанти використання NanoVNA
Наш NanoVNA може бути використаний у двох варіантах. Перший режим – це власне прилад з акумуляторним живленням, який можна взяти кудись для налаштування антени або іншого обладнання без прив’язки до ПК. Однак такий варіант має свої плюси і мінуси. Справді, NanoVNA повністю виправдовує свою назву з погляду розміру. Він компактний – розміром з пару коробок сірників, і може легко поміститися в кишеню сорочки. Щоправда, не варто забувати, що разом із приладом нам потрібно в кишеню покласти кабелі та набір для калібрування, але це деталі, т.к. прилад можна відкалібрувати і вдома. При цьому управляти наш NanoVNA може як джойстиком, так і через резистивний сенсор, який знаходиться на дисплеї. Однак з переваг приладу виникають його основні недоліки. Це невеликий екран, на якому досить складно щось розглянути, і трохи заплутане управління, яке в польових умовах хоч і дозволяє повністю управляти приладом, але все-таки, треба визнати, що це досить незручно. Ергономіка у такої крихти зовсім не на висоті. Однак ще раз згадуємо про ціну і дивимося на життя позитивно, крім того, є другий варіант використання NanoVNA, в якому він розкривається на всі 100%, це використовувати цей прилад разом з ПК для настільних вимірювань в радіоаматорській лабораторії.
У варіанті з ПК, ви не обмежені невеликим розміром NanoVNA і можете повністю і з комфортом використовувати цей прилад, якби це був серйозний стаціонарний настільний прилад від іменитого виробника (проте пам’ятаємо про ТТХ).
Фактично всі сучасні прилади від того ж Rohde&Schwarz працюють під управлінням промислових ПК з використанням звичайного Windows XP або подібної системи. Із НаноВНА ми теж можемо зробити подібну річ. Прилад через USB з’єднується з ПК під керуванням Windows, встановлюється програма типу NanoVNA Saver і, вуаля, маємо відмінний функціонал і зручне управління.
Технічні характеристики:
Діапазон частот: 50 кГц – 1,5 ГГц Рівень на виході ВЧ: -13 дБм (максимум -9 дБм)
Динамічний діапазон: 70 дБ у діапазоні 50 кГц – 300 МГц 50 дБ у діапазоні 300 МГц – 600 МГц 40 дБ у діапазоні 600 МГц – 1,5 ГГц
Загальні характеристики: КСВ портів CH0 та СH1: <1,1 Кількість точок сканування та калібрування: 101 (фіксовано) Відхилення частоти: <2,5 ppm Нестабільність частоти: <0,5 ppm Кількість одночасно вимірюваних параметрів (треків): 4, Доступна кількість маркерів: 4 Кількість слотів пам’яті для налаштувань та калібрування: 5 USB інтерфейс: USB type-C Дисплей: 2,8 дюйми TFT (320 x 240) Управління: сенсорний екран або джойстик. Розміри: 54 мм x 85,5 мм x 11 мм (без роз’ємів та перемикачів)
Специфікація NanoVNA-H Характеристики аналізатора електричних кіл Частота вимірювання 10 кГц – 1,5 ГГц ВЧ-вихід 0 дБм (±2 дБ, основна частота) Точки сканування до 401 крапки Швидкість точки розгортки > 600 імпульсів за секунду ( смуга пропускання = 4000 Гц ) Точність частоти <2 ppm Стабільність частоти <0,5 ppm Діапазони вимірювання 70 дБ (50 кГц – 300 МГц) 60 дБ (300 МГц – 600 МГц) 40 дБ (600 МГц – 1,5 ГГц) КСВ порту < 1.1 Загальні характеристики Дисплей TFT, 320 x 480 Діагональ дисплея 3,95 дюйми Джерело живлення: вбудований акумулятор 650 мАг (USB, 5 В, 220 мА) Максимальний струм заряджання 1 А Інтерфейс USB Type-C Габарити 133 х 75 х 18 мм Вага 400 г
Комплектація

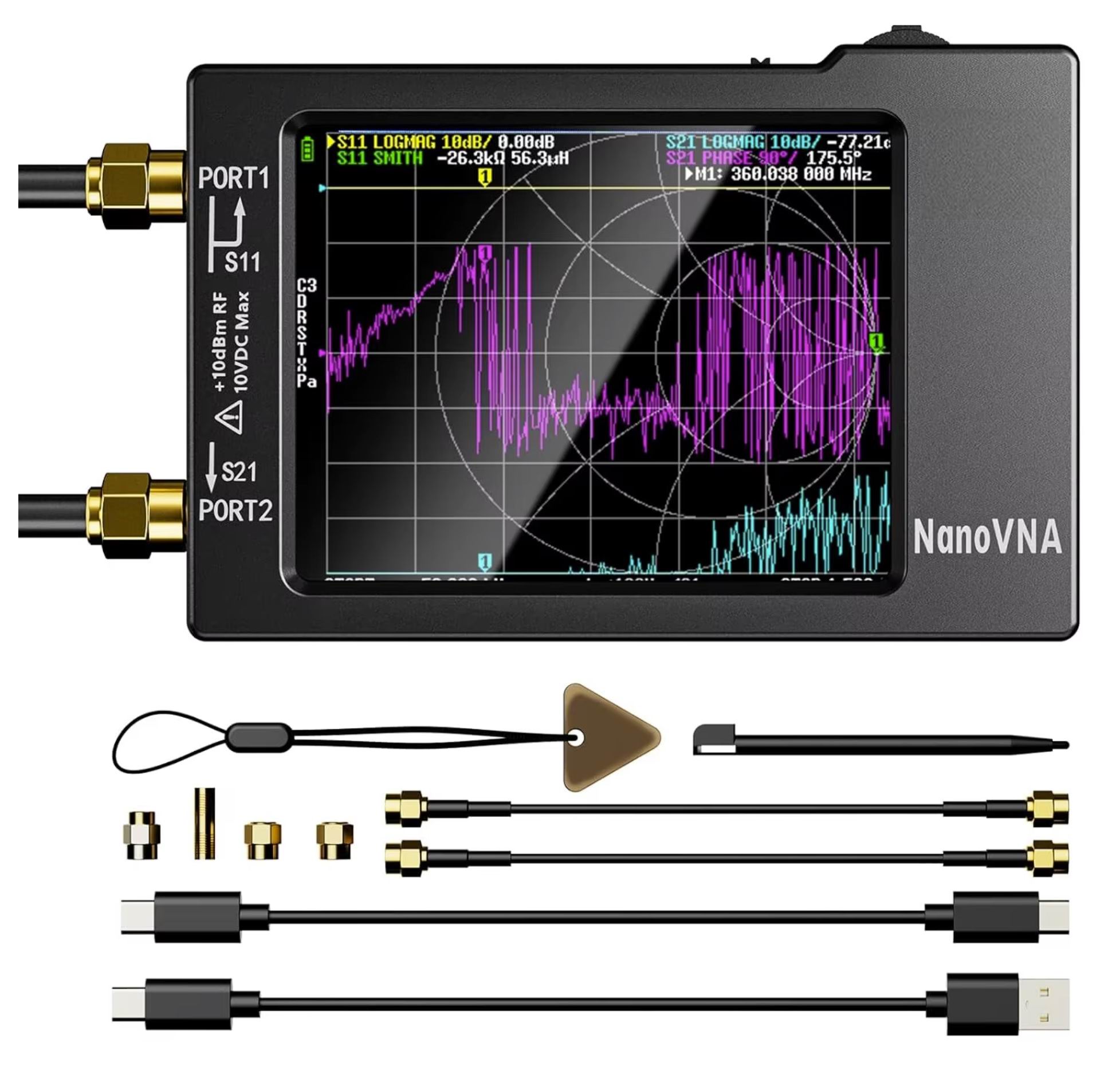

Аналізатор мереж NanoVNA-H – 1 шт USB-кабель – 2 шт (Type-C – Type C / Type-A – Type C) Кабельний пігтейл RG316 SMA male – SMA male – 2 шт Набір калібрувальний SMA – 1 комплект (LOAD/OPEN/SHORT) З’єднувальна бочка sma female – sma female – 1 шт Ремінець та стілус – 1 шт
